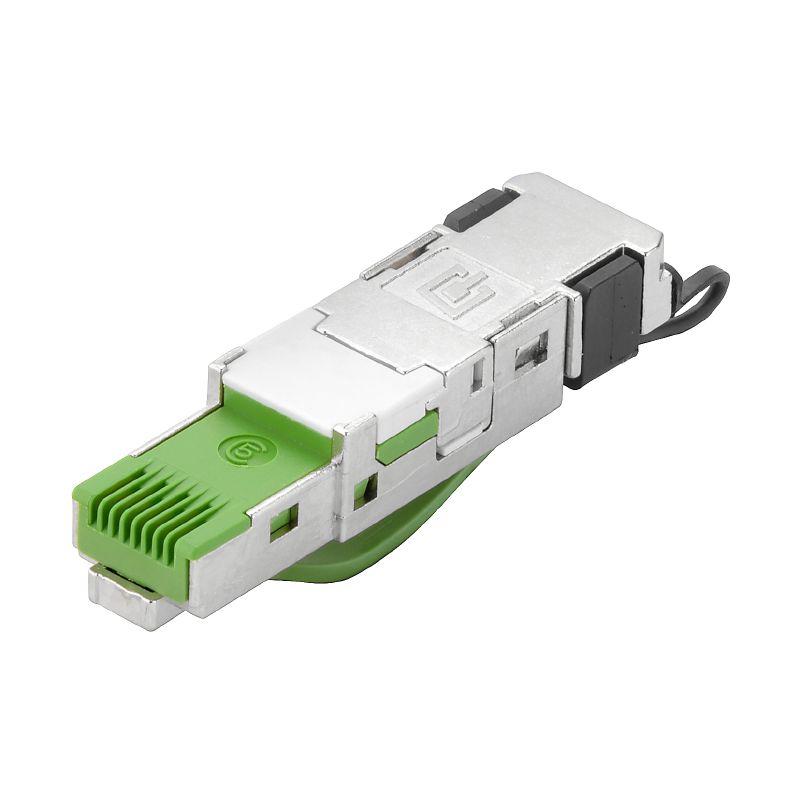

Weidmuller/魏德米勒 型号：IE-PS-RJ45-FH-BK-P 货号：1132060000 免工具型RJ45插头
免工具型RJ45插头 IE-PS-RJ45-FH-BK-P
RJ45 IDC 插头, 5 类 (ISO/IEC 11801), 4-芯, PROFINET
商品编号1132060000
通用订货数据
版本 | RJ45 IDC 插头, 5 类 (ISO/IEC 11801), 4-芯, PROFINET |
订货号 | 1132060000 |
类型 | IE-PS-RJ45-FH-BK-P |
GTIN (EAN) | 4032248912162 |
数量 | 10 PC |
尺寸和重量
净重 | 19.9 g |
温度
工作温度 | -40 °C...70 °C |
环保产品合规
RoHS 合规状态 | 合规，无例外 |
REACH SVHC | No SVHC above 0.1 wt% |
通用参数
减张力备件材料 | PA UL94-V0 |
卤素 | 不 |
火灾荷载 | 77 kJ |
锁定杆材料 | PA UL94-V0 |
端口1 | RJ45 |
端口 2 | IDC |
布线 | 4-芯 |
外壳基本材料 | 铸锌 |
最小绝缘直径 | 0.85 mm |
最大绝缘直径 | 1.6 mm |
目录册 | 5 类 (ISO/IEC 11801) |
触点材料 | 磷铜 |
插针镀层 | 镍，镀金 |
连接线经，硬导线 | 0.41...0.64 mm |
连接导线截面积，硬导线 (AWG) | AWG 26/1...AWG 22/1 |
连接导线截面积，硬导线 | 0.13...0.32 mm² |
连接直径，软导线 | 0.48...0.76 mm |
连接导线截面积，软导线 (AWG) | AWG 26/7...AWG 22/7 |
最小多股导线接线截面积 | 0.141 mm² |
连接导线截面积，软导线 | 0.14...0.35 mm² |
导线截面积，极软线 | , 需要使用魏德米勒认证的电缆 |
导线截面积，极软线 (AWG) | , 需要使用魏德米勒认证的电缆 |
注意, 采用极细多股导线连接 | 需要使用魏德米勒认证的电缆 |
MICE-分类 M | M1 |
MICE-分类 I | I1 |
MICE-分类 C | C1 |
MICE-分类 E | E3 |
最小护套直径 | 5.5 mm |
最大护套直径 | 8.5 mm |
屏蔽 | 360度；全封闭外壳 |
防护等级 | IP20 |
插入力 | ≤ 30N |
插拔次数 | 750 |
绝缘体原料 | PA UL94-V0 |
可重新联接 | ≥ 10 次（对于相同或较大截面积而言） |
电气特性
50 °C 下载流量 | 1 A |
PoE / PoE+ | 符合 IEEE 802.3at |
介电强度，触点-触点 | ≥ 1000 V AC/DC |
电源联接器耐压强度，触点-触点，最小 | ≥ 1500 V AC/DC |
绝缘强度 | ≥ 500 MΩ |
触点电阻 | ≤ 20 mΩ |
通用标准
IP 防护等级 | IEC 60529 |
专用通信电缆设备 | PROFINET 安装说明 |
证书号 (cULus) | E316369 |
连接器标准 | IEC 60603-7-51 |
通信附件的 UL 标准 | UL 1863 |
重载接插件
目前，重载接插件应用广泛，以实现安全、简单、省时的机械和设备安装。
联接器外壳采用压铸铝制成，防尘、防潮、抗机械压力性能出色。
特制模块式联接器通过一个联接器实现信号、电力供应和数据连接的一体化。
凭借 RockStar® 重载联接器，魏德米勒提供一款拥有众多专利、面向未来的产品系列。
RockStar® 产品线以尖端的技术和丰富的品种功能引领同类产品的新标准。在其他厂商还需要特别订制的产品功能和特性，已经融入魏德米勒的标准化产品线。
因此，挑选适合的联接器
再也不是一个难题。省时省钱。工作流程得以优化。便于您巩固市场定位，更好地发挥竞争优势。
可靠、安全、持续
无论是用于传感器和控制器之间信号处理的圆形接插件，还是用于高速列车联接点电力传输的 IP67重载接插件，魏德米勒都会为其提供适当的联接解决方案，以此在现场级和控制柜之间供应电力、信号和数据。我们提供的产品和服务不只限于所生产的接插件，还包含我们以需求为导向的装配服务。凭借这种方式，我们能够协助轻松解决复杂的布线任务，还能够提供从单独的接插件到布线概念再到面向未来系统的智能解决方案等一系列服务，是实现全面联接解决方案的理想合作伙伴。
体验行业领先的接插件供应商为您带来的益处
全面的产品品类
我们的产品组合包含适用于工业应用的所有相关接插件。
100% 可靠的联接
按照较高要求进行设计、测试和制造。
可在全球范围内使用的认证
接插件能够满足全球标准化的高要求。
工业以太网接插件
魏德米勒采用工业以太网联接技术，在机器、系统或工厂的基础设施方面为您提供最佳的解决方案。所有联接技术从一个源头获得。
优点：
• IEC 标准化接插件，有 1、4、5 、6 以及 14 等
• 统一式样。6A 带STEADYTEC® 技术
• IP20 和 IP67型
• 所有工业用接线点：RJ45, SC, ...
• 附件产品线选择丰富
